    颗粒机压辊总成安装方法图解(手把手教程)

    发布时间:2019/05/27 点击量:0

      [压辊 新闻资讯] 近期有很多新客户咨询颗粒机压辊总成安装方法,为快速满足客户需求,张家口宏兴机械工程师结合永立机械,撰写如下实用文案供大家参考。

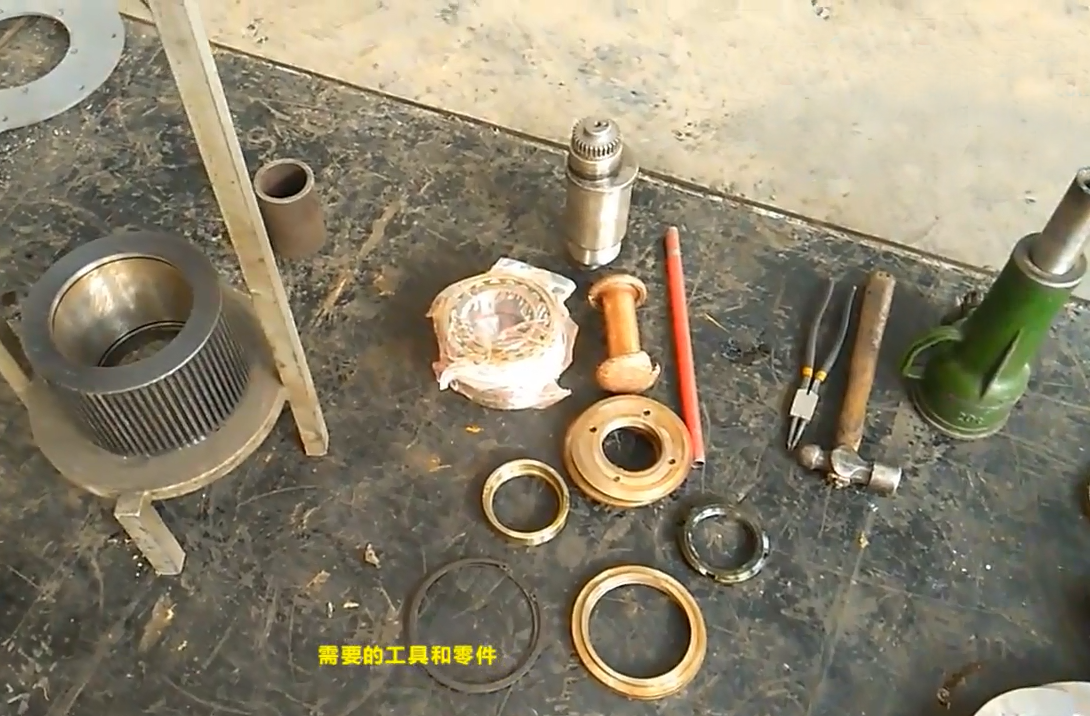

      一、准备需要的工具和零件

      零件:压辊壳、轴承、偏心轴、挡油环、压盖、隔圈、卡簧、封盖、止退圈、圆螺母

      工具:锤子、卡簧钳、凿子、千斤顶等

    颗粒机压辊总成安装方法图解

      二、安装轴承

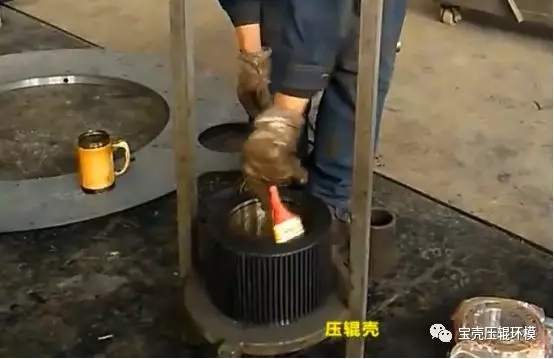

      先用抹布将压辊壳内壁擦拭干净,然后刷上润滑油,提高内壁光滑程度。

    颗粒机压辊总成安装方法图解

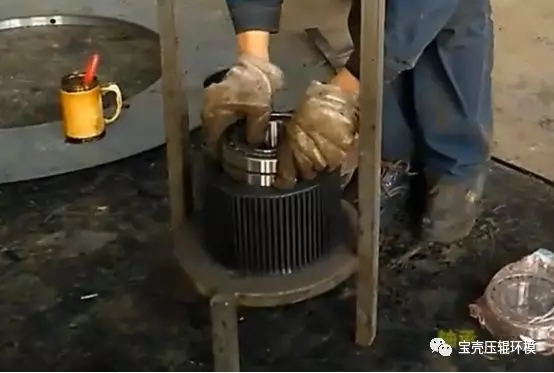

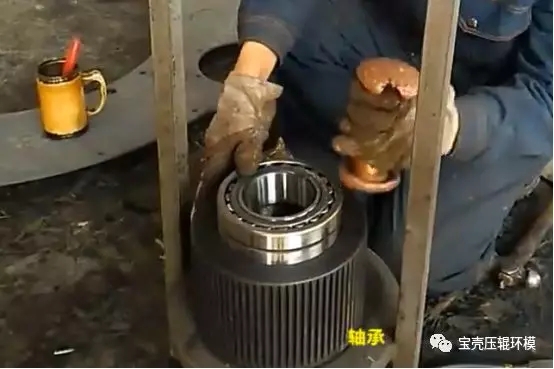

      用双手放入压辊轴承,以确保轴承周正

    颗粒机压辊总成安装方法图解

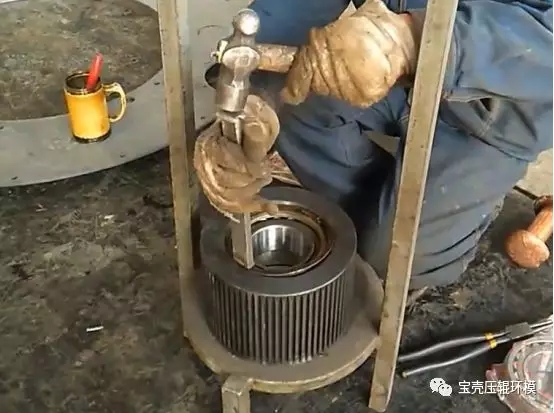

      在A、B两点轮流敲击轴承,均匀顺畅进入压辊壳,直至与断面齐平。

    颗粒机压辊总成安装方法图解

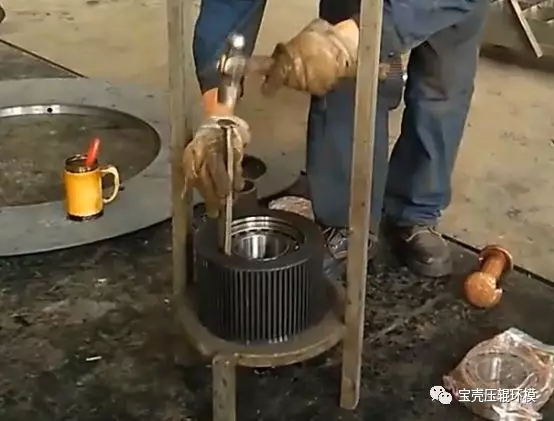

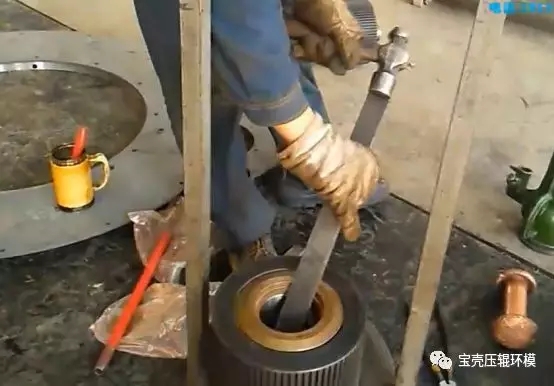

      继续用凿子敲击,使其安装到位

    颗粒机压辊总成安装方法图解

      三、装入挡油环

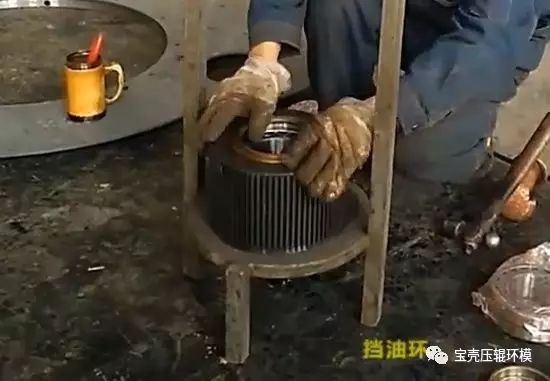

      将挡油环安装到压辊壳内壁正确位置

    颗粒机压辊总成安装方法图解

      四、装入卡簧

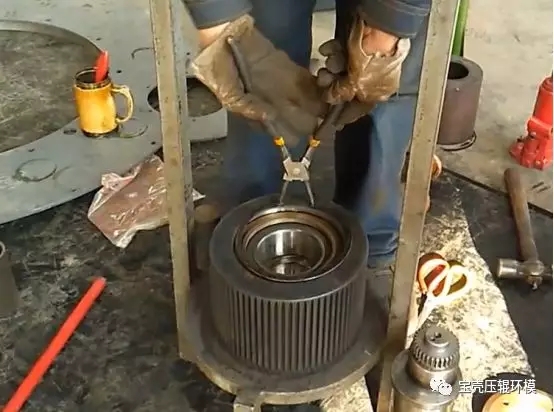

      用卡簧钳将卡簧卡进卡簧槽

    颗粒机压辊总成安装方法图解

      用凿子辅助将卡簧装到位

    颗粒机压辊总成安装方法图解

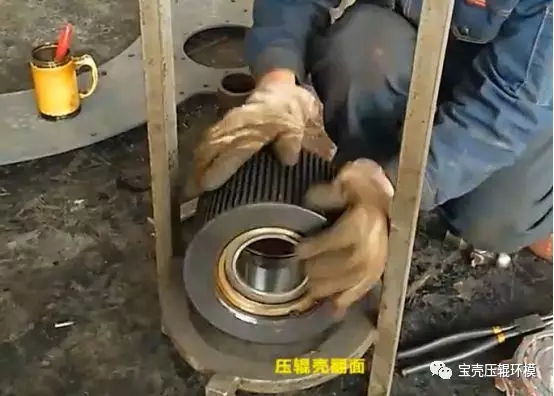

      五、压辊壳翻面

      上下颠倒过来,安装另一端

    颗粒机压辊总成安装方法图解

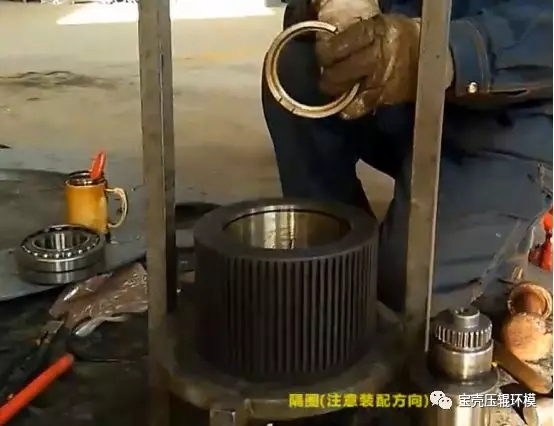

      六、装入隔圈

      把隔圈放到位,但要注意方向,千万别装反了

    颗粒机压辊总成安装方法图解

    颗粒机压辊总成安装方法图解

      七、装入轴承

      安装方法同以上步骤二

    颗粒机压辊总成安装方法图解

    颗粒机压辊总成安装方法图解

    颗粒机压辊总成安装方法图解

      轴承装配到位

    颗粒机压辊总成安装方法图解

      八、装入挡油环

    颗粒机压辊总成安装方法图解

      九、装入卡簧

      十、装入封盖

    颗粒机压辊总成安装方法图解

      十一、装入偏心轴

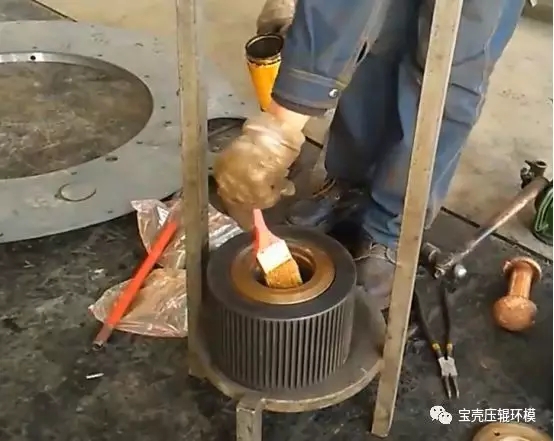

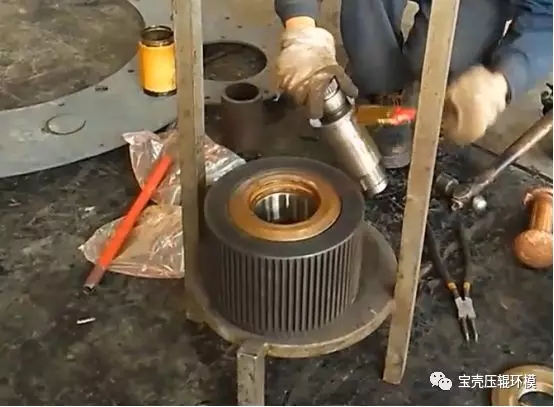

      内壁刷润滑油

    颗粒机压辊总成安装方法图解

      偏心轴刷润滑油

    颗粒机压辊总成安装方法图解

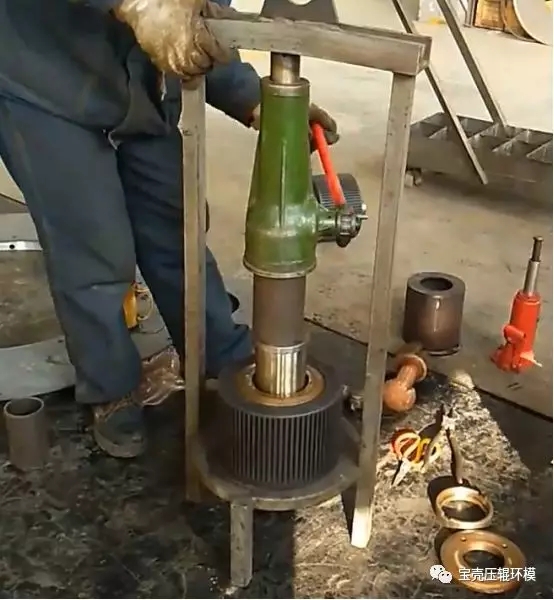

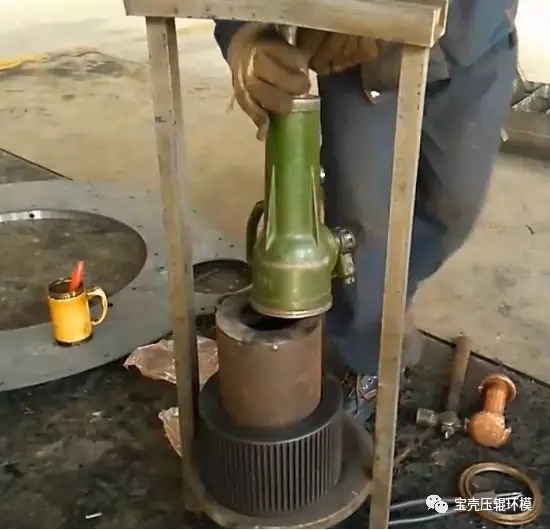

      用千斤顶将偏心轴压入,注意轴头方向

    颗粒机压辊总成安装方法图解

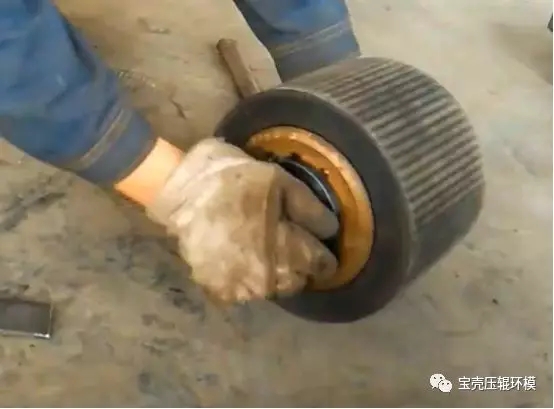

      十一、装入压盖

      顺时针旋转装到压辊轴上

    颗粒机压辊总成安装方法图解

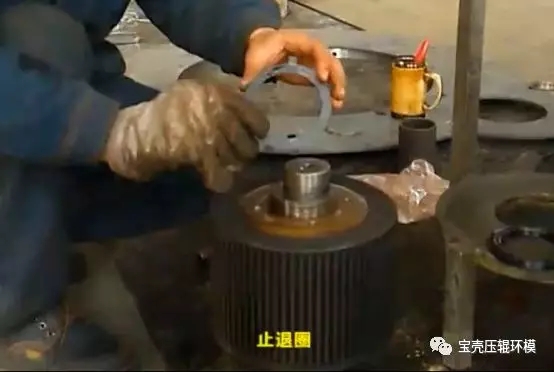

      十二、先后放入止退圈、圆螺母

      注意方向

    颗粒机压辊总成安装方法图解

    颗粒机压辊总成安装方法图解

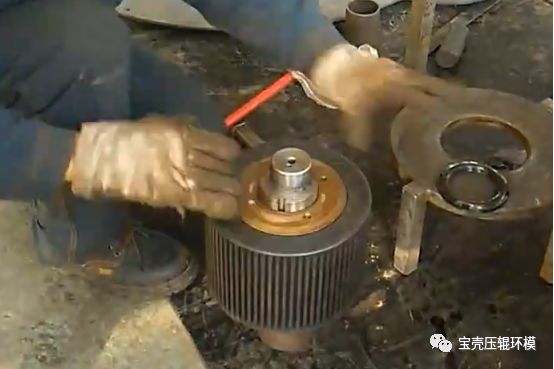

      用手顺时针旋转,直到转不动为止,然后用工具将圆螺母锁紧

    颗粒机压辊总成安装方法图解

      十三、检查压辊壳是否可以自由旋转

      检查方法:双手握住两端,用力向下和往前推动压辊总成

    颗粒机压辊总成安装方法图解

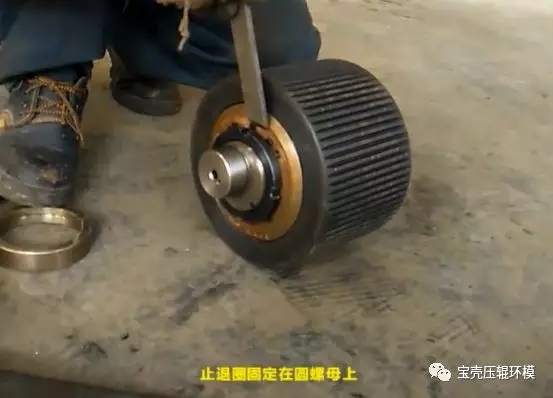

      十五、止退圈固定在圆螺母上

    颗粒机压辊总成安装方法图解

      颗粒机压辊总成安装完成
