木屑颗粒出现裂纹怎么办？（附图详解）

      [环模 新闻资讯] 优质的木屑颗粒冷却之后外观像彩色蜡笔，表面光滑紧致，很少或没有裂纹，尝试用硬物敲击颗粒表面，不容易破碎。

     在制粒生产中，我们经常会遇到外观异常的木屑颗粒，比如有颜色发黑、颗粒弯曲或有裂纹。木屑颗粒出现裂纹怎么办？以下是宝壳压辊环模总结的6种常见的木屑颗粒外观异常情况，附图详解。

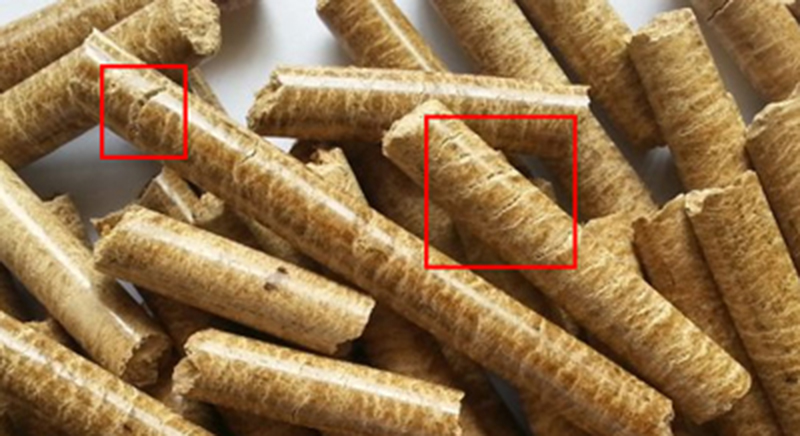

木屑颗粒弯曲且有裂纹

     成型颗粒出现这种现象，通常是在颗粒料离开环模时产生的。在生产中，如果切刀刀口过钝并且位置离环模表面较远，则会将颗粒切碎而不是将其切掉，在这种情况下，木屑颗粒会弯曲到一侧，而另一侧会有很多裂纹，甚至生产出来的颗粒粉料过多。

     解决方法：

     1、调整切刀和环模间的距离。通常，刀口离环模外表面的距离不大于所生产颗粒的直径值，或更换使用较锋利的切刀片，对于小直径的颗粒料也可采用薄刀片，并使薄刀片紧贴环模表面生产。

     2、增加环模压缩比，使木屑颗粒具有更高的密度和硬度。

     3、将原料粉碎得更细些，以增加木屑颗粒的密实度。

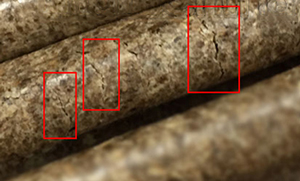

木屑颗粒横向裂纹

     横向裂纹发生于颗粒的横截面上，但颗粒不会弯曲。用含有较多纤维的蓬松材料制粒时，就有可能会出现此问题。当木屑颗粒被挤出时，膨胀纤维将在木屑颗粒的截面上引起横向裂纹。

     解决办法：

     1、增加环模的压缩比。

     2、控制纤维的粉碎细度，确保其长度不超过颗粒直径的1/3。

     3、降低生产能力，并降低原料通过环模时的速度，这样可以增加颗粒的密度和致密性。

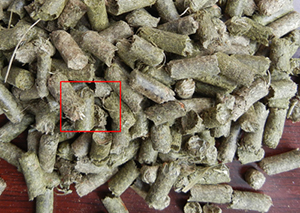

木屑颗粒有垂直裂纹

     如果烘干机无法均匀地干燥原料，则成型后它们很容易分裂，并且颗粒上会出现垂直裂纹。

     解决方法：

     1、选择合适的烘干机，提高干燥效果，以使添加的水份尽可能减至最低。

     2、降低产量或增加模孔的有效长度，尽可能使物料在模孔中滞留的时间增加。

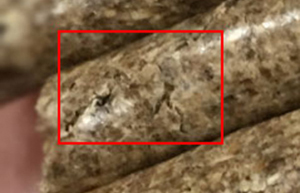

木屑颗粒从一点开始出现径向裂纹

     这是因为木材颗粒中含有大纤维。当原料具有相似的纤维尺寸时，它们混合得很好。如果有大纤维，它们会影响融合效果。大纤维不容易像其他纤维一样软化。在冷却时，由于软化程度不同，会导致冷却时的收缩率不同，因此大纤维会产生径向裂纹。

     解决方法：

     1、控制原料的细度和均匀度。

     2、送入物料之前，使用筛分机清除大的木屑颗粒。

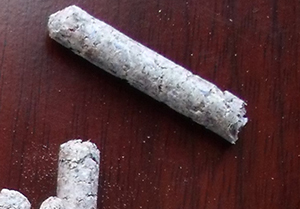

木屑颗粒表面粗糙

     如果原材料未充分研磨，则粉末中会存在大的木屑。这些大颗粒在造粒过程中无法与其他原料充分混合，因此颗粒表面会产生凹凸不平现象，看起来很粗糙。

     解决方法：

     提高原料的细度和均匀度。

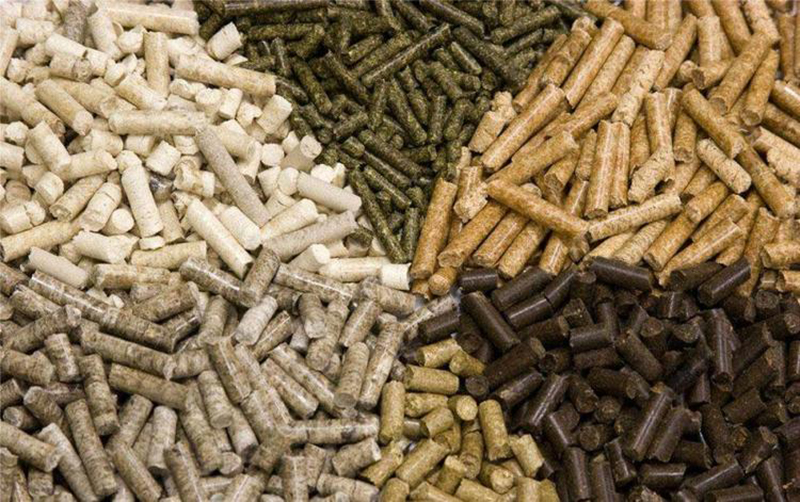

木屑颗粒有不同的颜色

     出现这个问题多是因为两个原因：

     一是有重复制粒的回料。众所周知，在包装前必须将颗粒冷却并过筛，筛分后的细粉或小颗粒料时常会进入工艺流程中重新进行制粒，由于这种回料是重新进行调质和制粒，就有可能出现颜色不同。

     二是环模模孔内壁的光洁度有所不同。模孔光洁度不同，颗粒在挤出过程中处于不同的阻力和压力下，颗粒颜色的变化就会出现不一致。此外，有些模孔壁内有毛刺，它们会损坏颗粒表面使单个颗粒的表面呈不同颜色。

     解决方法：

     1、将经过两次处理的材料与原材料混合在一起，然后再次粉碎。

     2、选择高质量的环模，保证环模模孔的光洁度，必须时在使用前先将模孔打磨。

     以上是木屑颗粒出现裂纹的常见原因和解决方法，宝壳压辊环模提醒大家：正确操作颗粒机并定期进行维护可以减少颗粒机故障，并延长其使用寿命。

●如何辨别优质木屑颗粒●

     第一印象很重要，对于木屑颗粒的质量也是如此。通过观察它们的外观，优质木屑颗粒都会有一些共同点：

     1、品质越好的木屑颗粒，光泽度越高。优质木屑颗粒多为淡黄色、棕色，成粒状况越好，碎料少。

     2、优质颗粒在生产过程中是不含添加剂或经过化学处理的，所以大部分颗粒保持了其原材料的气味，木屑颗粒有一种木材的芳香味。

     3、用手摸颗粒，表面光滑，无裂痕，无碎料，硬度高，说明品质好；表面不光滑，有明显裂痕，碎料很多，手一捏便碎的颗粒品质不好。

     4、均匀的长度反映了颗粒机性能的稳定，优质木质颗粒的长度总是相似的，如果长度相差很大，可能是由于颗粒机的切刀设置不正确引起的。

     5、燃烧时观察颗粒火焰的颜色，优质的会呈浅黄色或棕色的火焰。燃烧后，检查剩余的灰烬，木屑颗粒质量越好，剩余的灰分越少。
