    颗粒机压辊总成装配步骤及其螺丝脱落原因分析

    发布时间:2021/06/24 点击量:0

           [压辊环模 新闻资讯]颗粒机压辊总成装配是否到位,维护是否做好,是影响颗粒机及环模使用寿命的关键。不同厂家的压辊其内部结构有所区别,安装拆卸前一定要了解说明书相关内容。

           颗粒机压辊总成装配步骤

           以420T颗粒机为例,以下是正确的颗粒机压辊总成装配步骤,仅供大家参考:

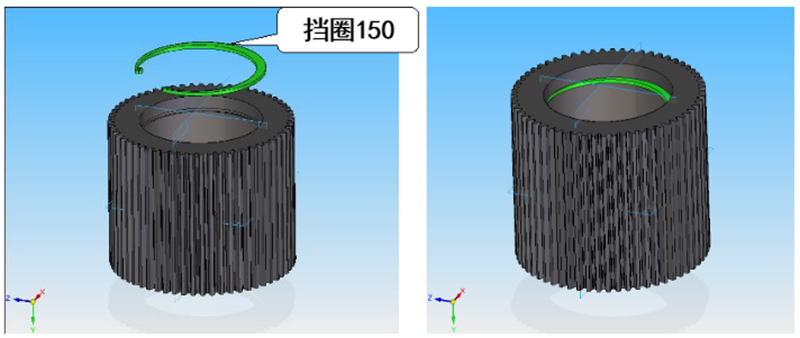

           1、将挡圈150用卡簧钳装进压辊壳。

    颗粒机压辊总成

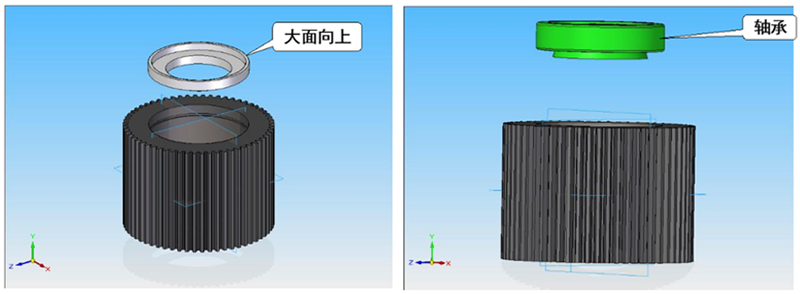

           2、将密封盖(二)装入压辊壳,底面和挡圈贴合,大面向上;将轴承内圈按图示方向装入辊壳,再将外圈装进辊壳。

    颗粒机压辊总成

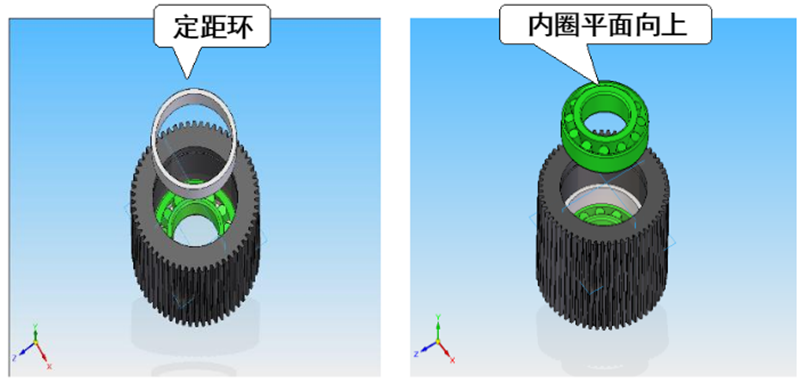

           3、装定距环和另一轴承,内圈平面向上

    颗粒机压辊总成

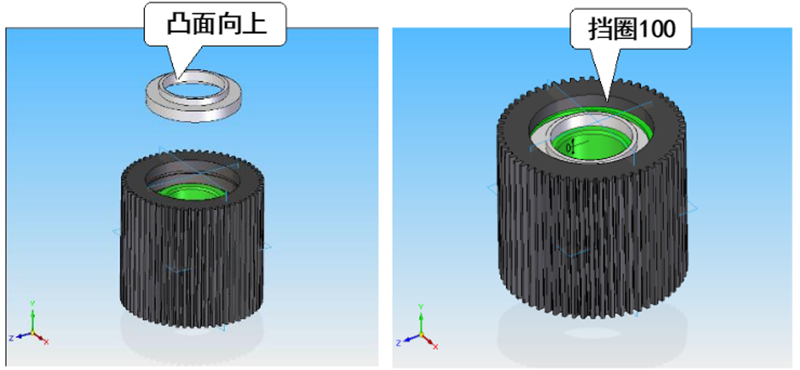

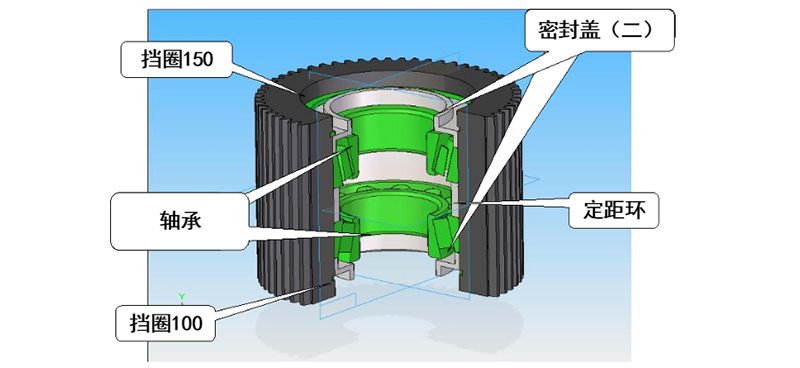

           4、密封盖(二),装上挡圈

    颗粒机压辊总成颗粒机压辊总成

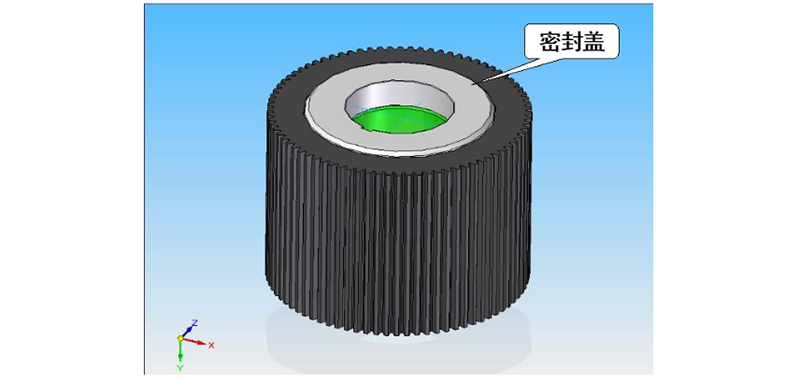

           5、将密封盖(一)装进辊壳

    颗粒机压辊总成

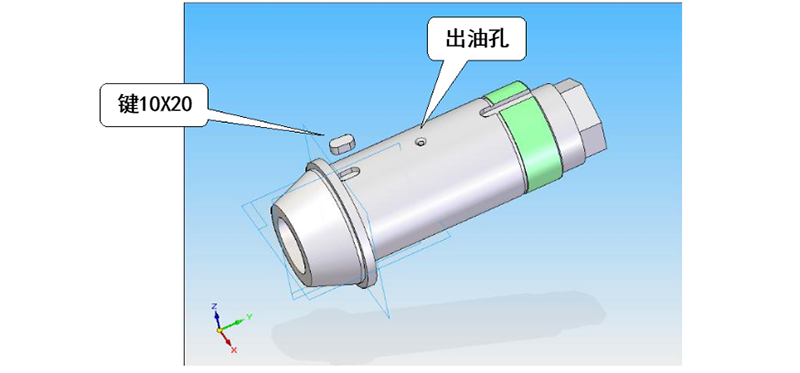

           6、将键装进压辊轴键槽之中

    颗粒机压辊总成

           7、把辊壳架空,将压辊轴穿进辊壳

    颗粒机压辊总成

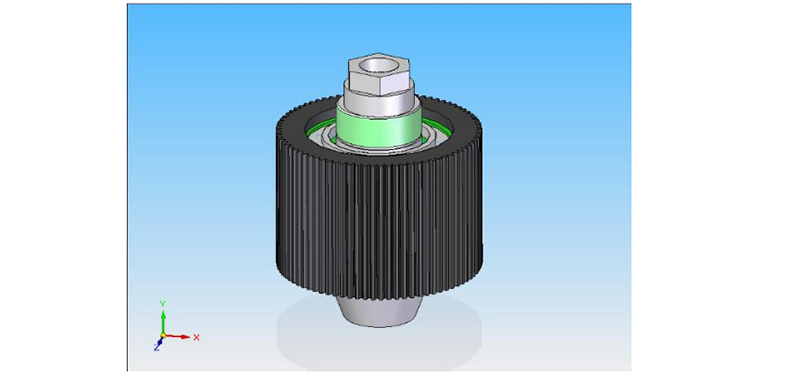

           8、将压辊反转

    颗粒机压辊总成

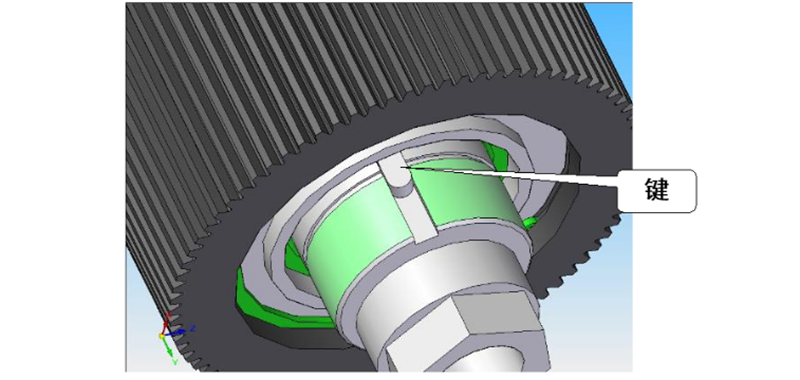

           9、键装进辊壳

    颗粒机压辊总成

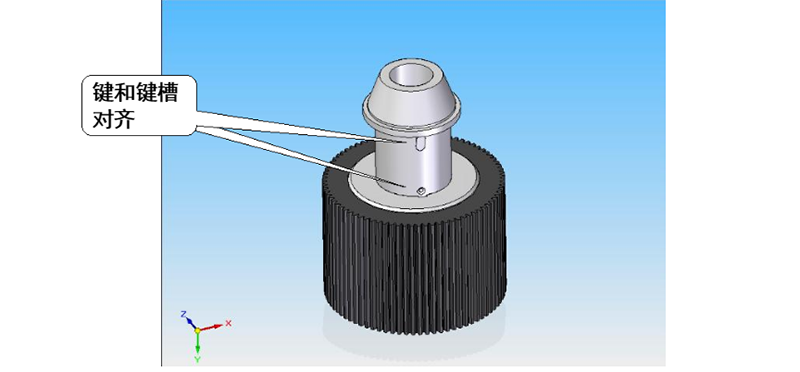

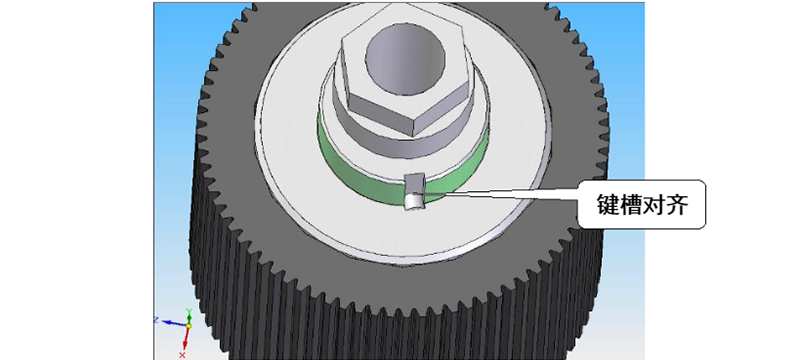

           10、将密封盖一对准键装入辊壳

    颗粒机压辊总成

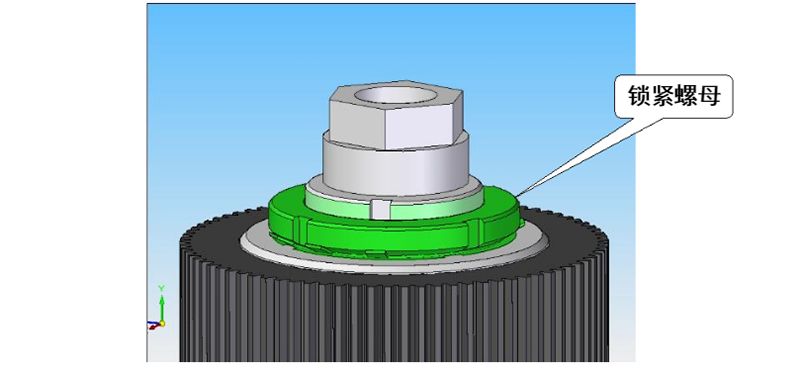

           11、装止退垫圈和圆螺母,锁紧螺母

    颗粒机压辊总成

           12、装圆螺母,用工装检测轴承间隙,保证轴承间隙0.12—0.15mm,外卡边和槽对齐

    颗粒机压辊总成

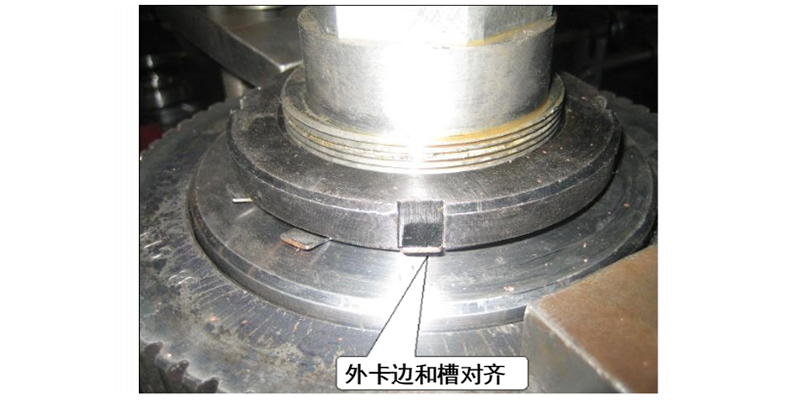

           13、止退垫圈外卡边和槽对齐

    颗粒机压辊总成

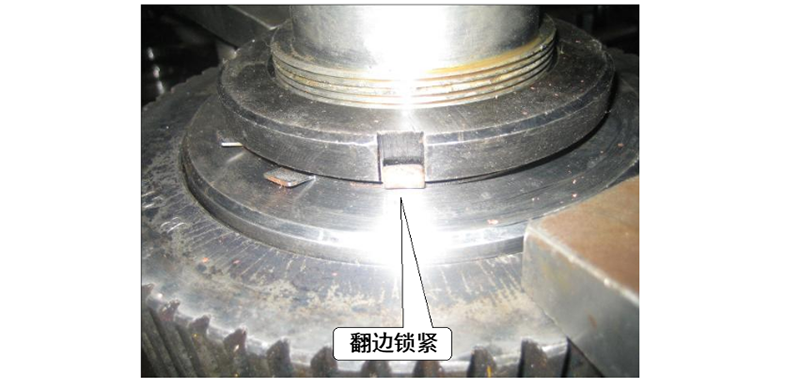

           14、止退垫圈外卡边翻边锁紧

    颗粒机压辊总成

           颗粒机压辊总成的安装应按照其装配程序和合适的间隙装配,装配的工序规范,安装完以后,应该使用手能盘动,做到不松不紧,然后检查整体,锁紧螺母和止退垫圈,清理表面油污。

           颗粒机压辊总成装配注意事项

           1、安装前要将压辊所有零部件及安装面清洗干净。

           2、安装过程不能有杂质进入压辊总成。

           3、注意轴承间隙的调整,通过压辊滚动过程是否吃力或过轻来判断,后用止动垫圈锁紧。

           4、在装配过程对压辊轴承加润滑脂,但不要将油脂填的过满。

           5、将压辊总成装回制粒室或置于规定区域备用。

           6、安装完后需全部检查一遍方能开机使用。

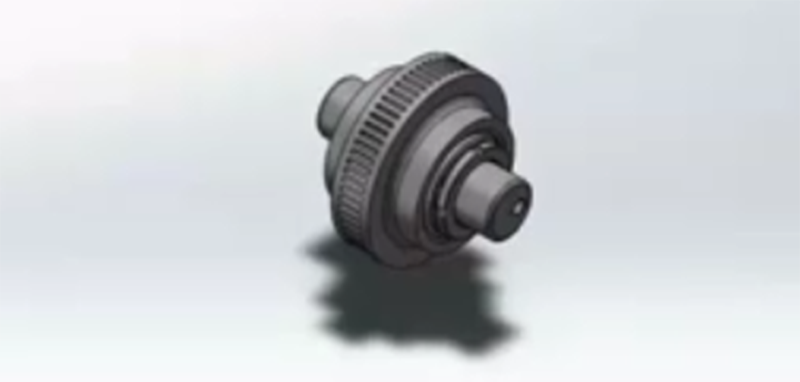

    颗粒机压辊总成

           颗粒机压辊螺丝脱落原因分析

           1、颗粒机在工作过程中,由于种种原因不可避免地都会出现震动,如果长期震动或有剧烈震动行为,有可能造成螺丝等零部件的松动甚至断裂脱落。

           2、螺丝现松动,可以观察压辊的止退垫圈是否已损坏并及时更换。

           3、压辊总成装配错误也容易造成螺丝断裂问题。

           如螺丝脱落后进入制粒室后, 应立即停机检查并清理,否则,小小的金属异物就在颗粒机的压辊和环模之间来回碾压,堵塞模孔,甚至会造成环模断裂,压辊受损等现象。

           宝壳模具提醒大家,还需定期检查压辊磨损情况和松紧程度,如发现压辊轴承间隙较大,应松开止退垫圈,锁紧圆螺母,减少轴承跳动。班前检查压制室内各螺栓、螺钉和刮刀有无松动现象,尤其要查环模和传动轮联接的螺钉。
