颗粒机环模喇叭口塌了能修吗？环模磨损后能修复再用吗？

【环模 新闻资讯】接到不少网友咨询：颗粒机环模喇叭口塌了能修吗？环模严重磨损能修复再用吗？

环模是颗粒机重要零件和易损件，模孔密布、壁薄，随着生产的发展，逐渐磨损，失效。根据环模磨损，常见可分为三种情况：

1、环模工作一段时间后，出料各小孔内壁磨损，孔径增大，所生产的颗粒直径超过规定值而失效。

2、环模内壁磨损不会均匀磨损，内表面凹凸不平严重，使物料流动受阻，出料量下降而停止使用。

3、环模内壁磨损后，会使内径增大，壁厚变薄。同时，出料小孔内壁也随着磨损，使各出料小孔间的壁厚不断减薄，因而结构强度下降，在出料小孔的直径增大到允许的规定值之前（即出现第一类失效现象之前），在最危险的截面上首先出现裂纹并不断扩大，直到裂纹延伸到较大的范围而导致环模失效。

在实际生产中，我们会发现很多时候环模在达到理论极限前已经失效。从环模实际磨损失效现象分析，除环模本身设计参数、质量、装配等原因外，疲劳破坏是主要失效形式。据有关研究团队观测，环模在使用过程中，喇叭口磨损最快。内径磨损会导致作为导料口的喇叭口变形或被磨掉，导致挤压时的进料量、挤压力减小，模孔挤不出料，致使模孔堵塞、环模失效。

颗粒机环模磨损后的处理方法

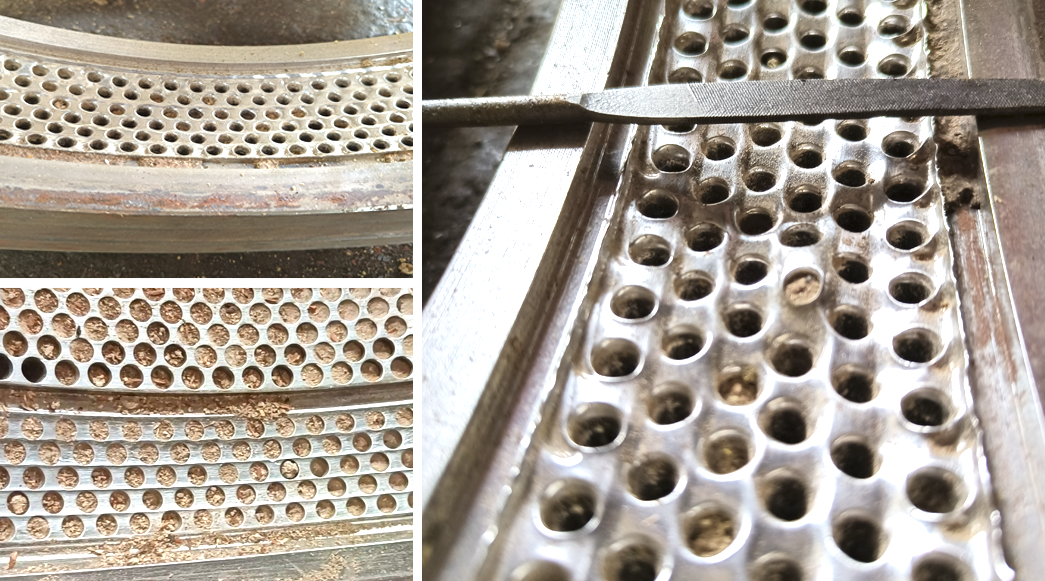

1、当环模使用一段时间后，应定期检查环模内表面局部是否有凸出不平整的部分，并检查喇叭口是否有磨平、封口或内翻等现象，一旦发现可对其进行必要的倒角修复，以延长环模的使用寿命。

2、倒角前要仔细检查模孔中是否有金属及杂物，需清理干净。

3、环模内壁磨损严重时应磨光内壁，重新加工喇叭口。环模倒角修复一般要求角度为45度，模孔之间间隙为0.5-1毫米，若修磨后没有在中线上会影响修模质量。

颗粒机环模严重磨损后能不能修复再用？

关于环模严重磨损后能不能修复再用，宝壳压辊环模认为应根据环模磨损情况而定。修复时应注意环模内表面的厚度，璧厚磨损可以重新倒角使用，但压缩比会有所减小，而且环模的强度也有所降低，环模破裂的风险增大。

环模工作内表面最低处应高于越程槽底部2mm，并且修复后仍有压辊偏心轴调节余量，否则环模就应该报废，避免因爆模伤人。
